롱라인 케이블
롱라인 케이블

■SCW-1C (Single Conductor)




■SCW-2C, 3C (Dual or Triple Conductor)

설명
직렬 저항 방식의 전기적 히팅 시스템으로 동파방지, 시스템 온도 유지 목적으로 사용됩니다. 위험 지역 및 부식에 노출 된 장소에 사용되며 높은 운용효과, 낮은 설치가격, 제품의 긴 수명이 장점입니다.
인증
용도

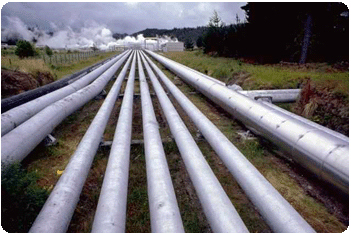

오일 등 장거리 운송 적용 파이프 라인
터널 결빙 지역
화학공장 파이프라인 온도 유지 및 동파방지
구조
■ SCW-1C



NO 구조 재질
1 발열체 주석 / 니켈도금선
2 절연체 불소수지 절연
3 편조 주석도금선
4 외부보호 불소수지 절연


■ SCW-2C/3C


NO 구조 재질
1 발열체 주석도금선 / 니켈도금선
2 절연체 불소수지 절연
3 내부보호 실리콘 / PVC
4 편조 주석도금선
5 외부보호 불소수지 절연

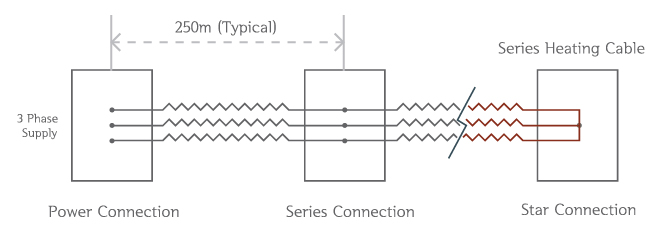

■ Standard Circuit Diagram

기술자료
회로길이 SCW-1C [Max. 5km] / SCW-3C [Max. 2km]
정격전압 220V ~ 750V
사용온도 40°C ~ 200°C
사용전력 10W ~ 60W/m
제품유형 SCW-1C(ROUND) / 2,3C (FLAT)
